Настройка роутера Tp-Link в режиме моста (WDS). Соединяем два роутера по Wi-Fi

Продолжаем разбираться с работой разных роутеров в режимах повторителя и моста. В этой инструкции мы подробно рассмотрим настройку роутера Tp-Link в режиме моста (WDS). Думаю, что сразу нужно разобраться в вопросе, что же такое WDS на роутерах Tp-Link и чем он отличается от режима работы "Репитер" (повторитель).

Скажу сразу, что на роутерах компании Tp-Link, нет такого режима как репитер, как например у Asus и Zyxel (там, роутеры действительно работают как настоящие репитеры). Только точки доступа от Tp-Link умеют работать как повторители сети. Что касается обычных роутеров, таких как: TL-WR941ND, TL-WR740N, TL-WR841N, TL-MR3220, TL-WR842ND и других моделей, то в них есть возможность настроить режим моста, он же WDS.

Обновление: в настройках некоторых роутеров TP-Link появилась возможность сменить режим работы на «Усилитель Wi-Fi сигнала» и настроить роутер для работы в качестве репитера. Посмотрите, возможно в настройках вашего роутера есть такая возможность.

Чем отличается режим моста от репитера? Объясняю на просто языке: в режиме моста, мы просто соединяем два роутера по Wi-Fi. Это режим так же можно использовать для  расширения Wi-Fi сети. Например, у нас есть какой-то главный роутер, который раздает интернет по Wi-Fi. И нам нужно эту сеть расширить, увеличить ее радиус действия. Мы берем роутер Tp-Link, настраиваем на нем по этой инструкции режим моста, он принимает интернет по Wi-Fi от главного маршрутизатора, и раздает его дальше. Но, в отличии от репитера, у вас будет еще одна беспроводная сеть, со своим именем и паролем.

Фото: схема работы режима моста (WDS) на Tp-Link

Конечно же, репитер (или роутер в режиме репетира) для этого дела подходит намного лучше. Он просто клонирует, и усиливает уже существующею сеть, а в режиме моста появляется еще одна беспроводная сеть. И вам придется выбирать, к какой сети подключаться.

В комментариях мне недавно задали такой вопрос:

Добрый день. Возник такой вопрос, а как настроить роутер tl-wr941nd на прием Wifi, и последующей передачей интернета через кабель. То есть просто использовать его в качестве приемника. Возможно ли это как-то осуществить?

Настроив свой Tp-Link в режиме WDS, его можно будет использовать как приемник. Что бы подключить к интернету например телевизор, или компьютер, у которых нет Wi-Fi приемника.

Еще несколько моментов:

  • При таком соединении может сильно упасть скорость подключения к интернету через второй роутер (который мы будем подключать в режиме моста). Примерно в 2 раза. Такая особенность работы WDS.
  • Главный роутер у вас может быть любой. Конечно же хорошо, если оба устройства Tp-Link, а еще лучше, если одинаковые модели. У меня главный роутер D-link DIR-615/A, а мост я буду настраивать на TL-MR3220. Кстати, подружить Tp-Link со стареньким Asus RT-N13U у меня не получилось.

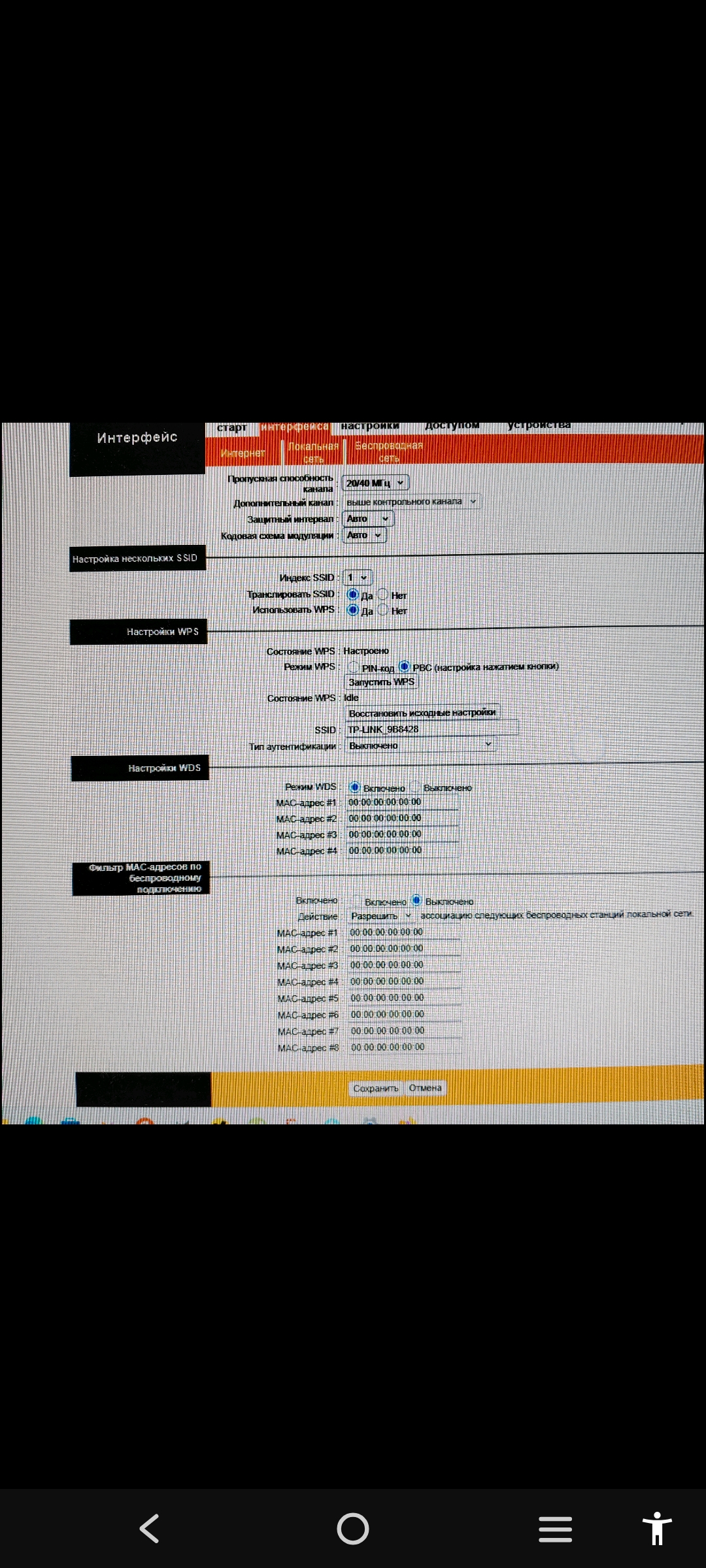

  • Настройки главного роутера мы так же будем менять. Нам нужно задать статический канал.
  • Этот способ идеально подходит для беспроводного соединения двух роутеров в режиме моста. Например, на первом этаже у вас стоит роутер, а на втором мы ставим еще один, и подключаем к первому по Wi-Fi.  Кабель уже прокладывать не нужно.

Настройка моста (WDS) на роутере Tp-Link

1 Первым делом, нам нужно сменить канал беспроводной сети на главном роутере. Обратите внимание, что роутер, к которому мы будем подключаться в режиме моста, должен быть настроен. То есть, интернет должен работать, он должен раздавать Wi-Fi сеть.

У меня в роли главного роутера выступает D-link DIR-615. Он раздает Wi-Fi сеть с названием "DIR-615_help-wifi.com". Значит, нам нужно на главном роутере, в настройках установить статический канал для беспроводной сети. Я не знаю, какой у вас роутер, поэтому, смотрите инструкцию Как найти свободный Wi-Fi канал, и сменить канал на роутере? В ней я писал о смене канала на устройствах разных производителей.

Если у вас например в качестве основного роутера так же Tp-Link, то канал можно сменить в настройках (которые открываются по адресу 192.168.1.1 (192.168.0.1), или смотрите эту инструкцию), на вкладке Wireless. В поле Channel укажите статический канал. Например 1, или 6. Нажмите кнопку Save для сохранения настроек.

Смена канала на Tp-Link перед настройкой WDS

Статический канал установили. Из настроек основного маршрутизатора можно выходить.

2  Переходим к настройке роутера, который будет у нас настроен в режиме WDS. У меня это модель TL-MR3220. Заходим в настройки роутера. Если не знаете как, то смотрите инструкцию по входу в панель управления на Tp-Link.

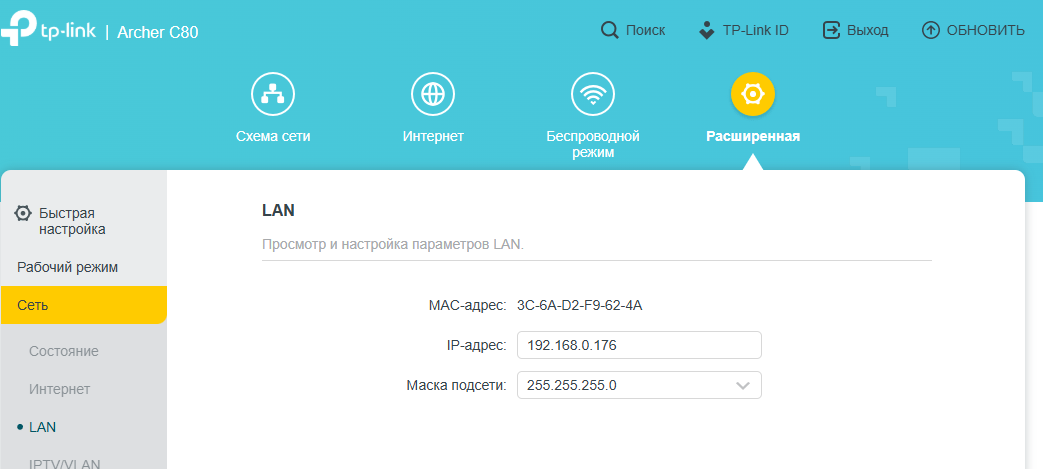

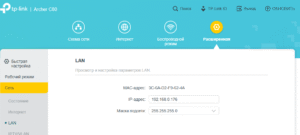

Для начала, нам нужно сменить IP-адрес нашего Tp-Link. Это нужно для того, что бы в сети не было двух устройств с одинаковыми IP. Например, если у главного IP-адрес 192.168.1.1, и у второго - 192.168.1.1, то получится конфликт адресов. Перейдите на вкладку Network - LAN. В поле IP Address замените последнюю цифру с 1 на 2. У вас получится адрес 192.168.1.1, или 192.168.0.1. Нажмите кнопку Save. Роутер перезагрузится.

Нужно знать, какой IP адрес у главного роутера, к которому мы собрались подключатся. Если у него 192.168.1.1, то на роутере, который хотим подключить по WDS меняем адрес на 192.168.1.2. А если у главного адрес 192.168.0.1, то второму задаем 192.168.0.2. Важно, чтобы они были в одной подсети.

Настройка WDS: смена IP-адреса на Tp-Link

Снова зайдите в настройки, только IP-адрес будет уже другой - 192.168.1.2. Который мы указали выше.

3 Перейдите на вкладку Wireless. В поле Wireless Network Name можете указать имя второй беспроводной сети. А в поле Channel обязательно укажите такой-же канал, который установили в настройках главного роутера. У меня 1-ый канал.

Дальше, установите галочку возле Enable WDS Bridging. И нажмите на кнопку Survey.

WDS Bridging на TP-Link

Выберите из списка нужную сеть, с которой роутер будет получать интернет. Напротив нужной сети нажмите на ссылку "Connect".

Список точек доступа

4 Нам осталось только напротив выпадающего меню Key type выбрать тип безопасности вашей сети (к которой мы подключаемся). И в поле Password указать пароль к этой сети. Для сохранения, нажмите на кнопку Save.

Настройка WDS на Tp-Link

Перезагрузите роутер. Отключив питание, и включив его обратно, или в панели управления нажав на ссылку "click here".

5 После перезагрузки, снова заходим в настройки. И прямо на главном экране (вкладка Status), смотрим раздел Wireless. Напротив WDS Status должно быть написано Run.

WDS Status - Run

Это значит, что наш Tp-Link уже подключится к главному роутеру. И должен раздавать интернет по Wi-Fi и кабелю. Настройка закончена.

Если вам необходимо, что бы IP-адреса выдавал главный роутер (а не тот, который настроен в режиме моста), то на роутере, который мы только что настраивали, нужно отключить DHCP сервер. Сделать это можно в настройках, на вкладке DHCP. Установив переключатель возле Disable, и сохранив настройки.

6 Не забудьте поставить пароль на Wi-Fi сеть, которую будет раздавать настроенный нами маршрутизатор. Можете посмотреть подробную инструкцию по защите Wi-Fi на Tp-Link. Там все просто. В настройках, на вкладке Wireless - Wireless Security, выделите пункт WPA/WPA2 - Personal(Recommended), в поле Wireless Password задайте пароль (минимум 8 символов), и нажмите снизу кнопку Save.

Установка пароля на Tp-Link

Теперь у нас роутер Tp-Link получает интернет от главного роутеара, и раздает его дальше. Выберите правильное место для установки второго роутера, что бы он был в радиусе действия главного маршрутизатора.

Настройка беспроводного моста (2,4 ГГц и 5 ГГц) на новой версии прошивки

Решил обновить данную статью и добавить актуальную информацию по настройке WDS на маршрутизаторах TP-Link с новой прошивкой. Которая в голубых тонах. Там все настраивается немного иначе. Сейчас покажу.

Если у вас маршрутизатор с новой панелью управления, то необходимо перейти в раздел "Дополнительные настройки" – "Системные инструменты" – "Параметры системы". Если у вас роутер двухдиапазонный, то там вы увидите возможность настроить режим моста в двух диапазонах. На частоте 2,4 GHz и 5 GHz.

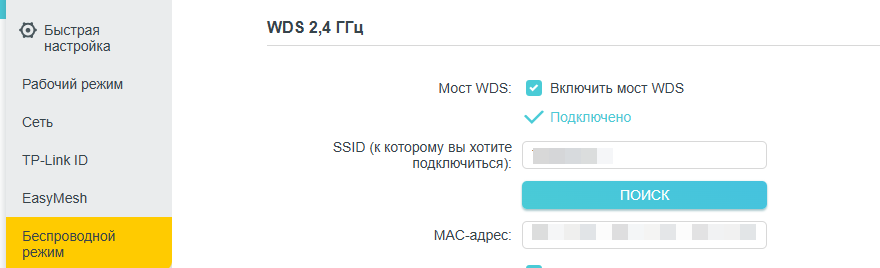

1 Установите галочку "Включить мост WDS" возле необходимой частоты. Я, например, поставил галочку возле 2,4 ГГц. Нажмите на кнопку "Поиск"

TP-Link: настройка моста WDS на частоте 2,4 ГГц и 5 ГГц

2 Выберите из списка сеть, к которой вы хотите подключится. Просто нажмите "Выбрать" напротив своей сети. Думаю, вы без проблем найдете свою сеть в списке доступных.

Беспроводной мост на частоте 5 GHz

3 Если необходимо, можете сменить настройки защиты (Защита, Пароль) и нажмите на кнопку "Сохранить". Если будете ставить пароль, то выбирайте "WPA-PSK/WPA2-PSK". Так же сеть можно оставить без пароля. Если это необходимо.

2,4 ГГц WDS, 5 ГГц WDS

Ротуре по Wi-Fi подключится к другому роутеру, и будет получать интернет по беспроводной сети.

Если понадобится отключить DHCP-сервер, то сделать это можно на вкладке "Дополнительные настройки" – "Сеть" – "DHCP-сервер".

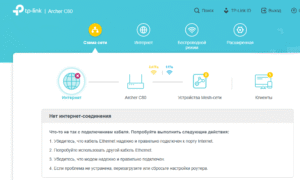

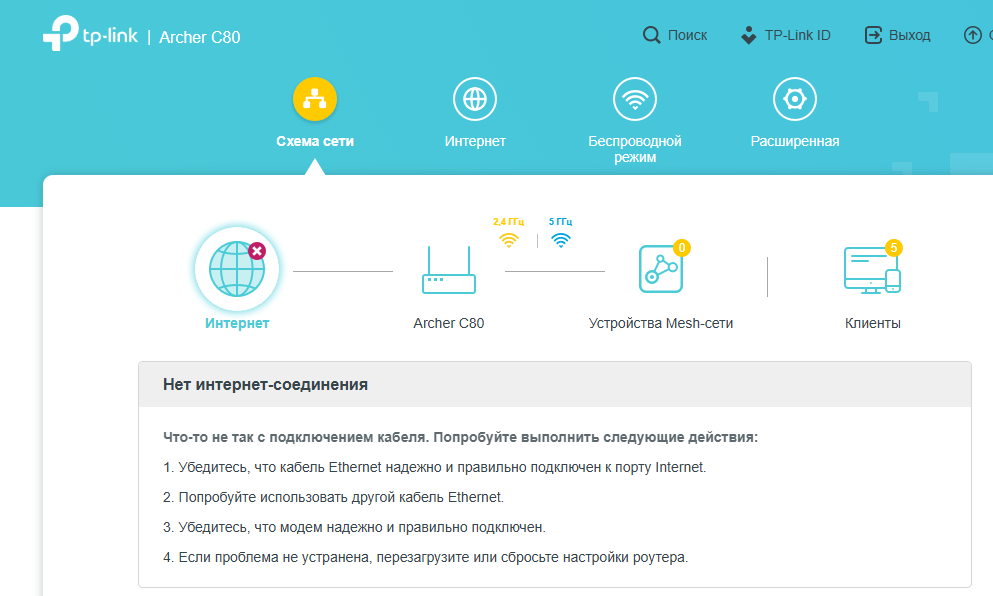

Если не работает интернет по кабелю в режиме WDS

Если выполнить настройки, которые я показывал выше, то интернет будет работать только по Wi-Fi, а при подключении к роутеру (который в режиме WDS) по кабелю, интернет не работает. Без доступа к интернету. Это конечно же не дело, и использовать роутер в качестве приемника Wi-Fi сети, например, не получится. Поэтому, я написал вопрос в поддержку TP-LINK, и они мне ответили.

При настройке функции WDS вы получаете IP адресацию от изначального роутера (то устройство, к которому подключается WDS-клиент) как по проводной, так и без проводной сети. Для правильной настройки данной функции вам необходимо обязательно отключать DHCP-сервер на том оборудовании, на котором настроен WDS-мост. Также вам необходимо, чтобы его локальный IP-адрес был в той же подсети, что изначальный роутер.

Я проверил все на TP-LINK TL-WR740N, и действительно, после отключения DHCP-сервера интернет сразу заработал по сетевому кабелю. Отключить DHCP совсем не сложно. В настройках маршрутизатора откройте вкладку DHCP, установите переключатель возле Disable (отключить), и сохраните настройки.

TP-LINK: отключение DHCP для правильной работы WDS

Перезагружаем роутер, и все отлично работает. У меня сразу появился интернет по кабелю. В настройки этот роутера можно зайти по адресу, который мы установили на втором шаге. У меня это 192.168.1.2.

Обновление. Еще одно решение проблемы, когда соединение по WDS установлено, но доступа к интернету нет. В настройках DHCP-сервера на роутере? который мы настраиваем в режиме WDS нужно в качестве "Основной шлюз" (Default Gateway) прописать LAN IP-адрес главного роутера.

Нет доступа к интернету через роутер TP-Link по WDS

Если не поможет – попробуйте IP-адрес главного роутера прописать еще в качестве DNS-сервера.

Настройка DNS при отсутствии интернета по WDS

Сохраните настройки и перезагрузите маршрутизатор.

Если не получается настроить WDS соединение

Обновление. Часто бывает ситуация, когда маршрутизатор не хочет подключаться в режиме моста. Причин, конечно, может быть много. В комментариях Эдуард подсказал одно интересное решение – отключение функции WPS на обоих маршрутизаторах. Если у вас проблемы в настройке режима WDS, то можно попробовать. Тем более, что соединение по WPS мало кто использует, и эту функцию часто рекомендуют отключать в целях безопасности и решении других проблем с беспроводной сетью.

На роутерах TP-Link это сделать не сложно. В разделе WPS (или QSS) нужно просто отключить данную функцию.

Отключение WPS (QSS) на TP-Link при проблемах в настройке WDS

И в новой прошивке.

Не работает режим моста из-за функции WPS

Отключать нужно на обоих рутерах. На главном, и на котором пытаемся настроить соединение в режиме моста. Больше информации (в том числе по устройствам других производителей) можете найти в этой статье: что такое WPS на Wi-Fi роутере.

Будут вопрос, советы, замечания – пишите в комментариях.

1082
Сергей
Похожие статьи
Задать вопрос по статье
Комментарии: 1082
Баке
05.06.2020 в 11:26 (4 месяца назад)

К главному роутеру подключил еще 2 роутера 1 на первом 2ой на 3 этаже основной стоит на 2ом этаже и они подключены по лан кабелью (ip у всех разные) Вопрос: если я имя wifi и пароль буду вставить везде одинаково то будут ли они конфликтовать ?

Сергей
05.06.2020 в 12:41 (4 месяца назад)

Скорее всего будут проблемы с переподключением устройств. Если бы все три роутера находились в одной подсети (1 главный — 2 настроены как точки доступа), тогда можно так сделать. Но можно попробовать.

Дима
07.06.2020 в 12:16 (4 месяца назад)

Смотрите я подключаю роутер TP-link 741nd к роутеру xiaomi wifi router 4a gigabit, во-первых у меня не получается настроить ни одним из способов что бы tp link работал как усилитель, и второе если у меня даже это получится то смогу ли я подключить этот роутер по проводу к стационарному ПК что бы там тоже был интернет? И можете помочь в подключении двух роутером? Буду благодарен!!

Сергей
07.06.2020 в 18:37 (4 месяца назад)

В режиме моста/репитера роутер раздает интернет по кабелю. Сможете подключить ПК.

Валентин
07.06.2020 в 23:48 (4 месяца назад)

Добрый день. Можно ли подключить роутер, который будет репитером через Ethernet? Т.е получить сигнал от главного роутера через кабель?

Сергей
08.06.2020 в 12:27 (4 месяца назад)

Нет. При таком подключении второй роутер уже будет работать как точка доступа. Но он точно так же будет раздавать интернет по Wi-Fi и по кабелю.

Андрей
15.06.2020 в 21:20 (3 месяца назад)

Супер! Спасибо!

Сергей
01.07.2020 в 15:12 (3 месяца назад)

Не могу подключить по подсказке к одной подсети TL-WR740N:

Код ошибки: 5008
IP-адрес WAN и IP-адрес LAN не могут быть в одной и той же подсети. Пожалуйста, введите другое значение IP-адреса.

Что я опускаю?

Сергей
02.07.2020 в 00:00 (3 месяца назад)

Я не понял ваш вопрос. Что и как вы подключаете и в какой момент появляется эта ошибка?

Дмитрий
15.07.2020 в 04:55 (2 месяца назад)

У меня не получилось получить инет через головной роутер ASUS 4G-N12. Это со всеми асусами проблема что ли? Что делать-то? Роутеры связались, пингуются, а на тп-линке инета нет(((

Сергей
15.07.2020 в 10:14 (2 месяца назад)

Вы пробовали экспериментировать с настройками DHCP-сервера, прописать статические DNS?

Дмитрий
15.07.2020 в 14:43 (2 месяца назад)

Здравствуйте, Сергей!
Да, прописывал Primary DNS: 192.168.1.1 — после диагностики выдавало сообщение: Шлюз, установленный по умолчанию, не доступен. И вообще отключал DHCP — ничего не помогает.
Вы упоминали, что подружить Asus и Tp-link у вас тогда не получилось. Может сами попробуете еще покопаться, а то у меня затык, что ни делал.

Сергей
15.07.2020 в 16:12 (2 месяца назад)

К сожалению, нет сейчас возможности проводить такие эксперименты.

Сделайте на TP-Link сброс настроек, обновите прошивку и попробуйте заново. В качестве DNS можете прописать 8.8.8.8 и второй 8.8.4.4.

Проверьте на разных устройствах, подключив их к TP-Link после настройки. Ну и обратите внимание на статус WDS подключения на TP-Link.

Гриша
18.08.2020 в 17:31 (1 месяц назад)

у меня также было,вылечилось когда вписал шлюз

Сергей
18.08.2020 в 17:34 (1 месяц назад)

Спасибо! Дайте знать, если еще кому-то помогло.

Дима
21.07.2020 в 11:28 (2 месяца назад)

Здравствуйте,скажите пожалуйста,почему вот у меня по схеме WDS,включены 2 DHCP сервера на двух роутерах,в вашей статье написано что на роутере в коротком DHCP нужно отключать этот сервер,но интернет работает по кабелю и по wifi, а я хотя даже не не выключал ничего (???). Почему так?(

Сергей
21.07.2020 в 23:17 (2 месяца назад)

Отключать DHCP-сервер нужно в том случае, если необходимо, чтобы все устройства находились в одной локальной сети. Ну и иногда это помогает решить проблему с подключением через второй роутер.

Алексей
13.08.2020 в 10:22 (1 месяц назад)

Долго бодался с подключением роутера Netis и TP-Link 841n по мосту. WDS соединение выстраивалось, но интернет не проходил. Прочитал всю статью до конца, но не помогало.

Потом зашел в DHCP настройки главного роутера в список клиентов и обратил внимание, что IP-адрес локальной сети, который я задал 2-ому роутеру (TP-Link) занят планшетом. Я решил попробовать на 2-ом роутере выставить IP-адрес 192.168.1.6 и все заработало. Не уверен, что именно в этом была проблема, но вдруг кому-то поможет.

Сергей
13.08.2020 в 22:24 (1 месяц назад)

Спасибо, что поделились!

Игорь
22.08.2020 в 20:40 (1 месяц назад)

Ну спасибо блин. Отключил dhcp теперь не могу зайти в настройки роутера. По кабелю после ввода пароля выводит страница недоступна(хотя форма ввода пароля перед этим была), по wifi не может ip адрес подключить. А я всего то хотел телефон finepower c1 использовать как главный роутер а wr841n как принимающий. Кстати где у андроида посмотреть свой ip этой точки доступа не подскажете? Придется видимо до заводских сбрасывать. А так все круто начиналось соединил в локалку комп через роутер и телефоны, расшарил папки на компе поставил проги трансляции аудио звука и файл менеджер по ftp. А хотел кой чего чего нет в инете в облако выложить напрямую с компа чтоб потом с телефона память не засорять. А теперь что. Ps а вообще это дело на XP винде, хром удалил зачем то и не могу обратно поставить хотя установщик сохранился. Беда прямо. Опера фигня и лишь старый ослик 6 версии сработал показать меню роутера

Сергей
23.08.2020 в 13:35 (1 месяц назад)

Просто делаем сброс настроек роутера и все. Или в свойствах подключения прописать статические IP-адреса. После чего зайти в настройки и включить DHCP.

Вопрос по IP на Андроид не понял.
