Настройка роутера Tp-Link в режиме моста (WDS). Соединяем два роутера по Wi-Fi
1446246Продолжаем разбираться с работой разных роутеров в режимах повторителя и моста. В этой инструкции мы подробно рассмотрим настройку роутера Tp-Link в режиме моста (WDS). Думаю, что сразу нужно разобраться в вопросе, что же такое WDS на роутерах Tp-Link и чем он отличается от режима работы "Репитер" (повторитель).
Скажу сразу, что на роутерах компании Tp-Link, нет такого режима как репитер, как например у Asus и Zyxel (там, роутеры действительно работают как настоящие репитеры). Только точки доступа от Tp-Link умеют работать как повторители сети. Что касается обычных роутеров, таких как: TL-WR941ND, TL-WR740N, TL-WR841N, TL-MR3220, TL-WR842ND и других моделей, то в них есть возможность настроить режим моста, он же WDS.
Чем отличается режим моста от репитера? Объясняю на просто языке: в режиме моста, мы просто соединяем два роутера по Wi-Fi. Это режим так же можно использовать для расширения Wi-Fi сети. Например, у нас есть какой-то главный роутер, который раздает интернет по Wi-Fi. И нам нужно эту сеть расширить, увеличить ее радиус действия. Мы берем роутер Tp-Link, настраиваем на нем по этой инструкции режим моста, он принимает интернет по Wi-Fi от главного маршрутизатора, и раздает его дальше. Но, в отличии от репитера, у вас будет еще одна беспроводная сеть, со своим именем и паролем.
Конечно же, репитер (или роутер в режиме репетира) для этого дела подходит намного лучше. Он просто клонирует, и усиливает уже существующею сеть, а в режиме моста появляется еще одна беспроводная сеть. И вам придется выбирать, к какой сети подключаться.
В комментариях мне недавно задали такой вопрос:
Добрый день. Возник такой вопрос, а как настроить роутер tl-wr941nd на прием Wifi, и последующей передачей интернета через кабель. То есть просто использовать его в качестве приемника. Возможно ли это как-то осуществить?
Настроив свой Tp-Link в режиме WDS, его можно будет использовать как приемник. Что бы подключить к интернету например телевизор, или компьютер, у которых нет Wi-Fi приемника.
Еще несколько моментов:
- При таком соединении может сильно упасть скорость подключения к интернету через второй роутер (который мы будем подключать в режиме моста). Примерно в 2 раза. Такая особенность работы WDS.
- Главный роутер у вас может быть любой. Конечно же хорошо, если оба устройства Tp-Link, а еще лучше, если одинаковые модели. У меня главный роутер D-link DIR-615/A, а мост я буду настраивать на TL-MR3220. Кстати, подружить Tp-Link со стареньким Asus RT-N13U у меня не получилось.
- Настройки главного роутера мы так же будем менять. Нам нужно задать статический канал.
- Этот способ идеально подходит для беспроводного соединения двух роутеров в режиме моста. Например, на первом этаже у вас стоит роутер, а на втором мы ставим еще один, и подключаем к первому по Wi-Fi. Кабель уже прокладывать не нужно.
Настройка моста (WDS) на роутере Tp-Link
1 Первым делом, нам нужно сменить канал беспроводной сети на главном роутере. Обратите внимание, что роутер, к которому мы будем подключаться в режиме моста, должен быть настроен. То есть, интернет должен работать, он должен раздавать Wi-Fi сеть.
У меня в роли главного роутера выступает D-link DIR-615. Он раздает Wi-Fi сеть с названием "DIR-615_help-wifi.com". Значит, нам нужно на главном роутере, в настройках установить статический канал для беспроводной сети. Я не знаю, какой у вас роутер, поэтому, смотрите инструкцию Как найти свободный Wi-Fi канал, и сменить канал на роутере? В ней я писал о смене канала на устройствах разных производителей.
Если у вас например в качестве основного роутера так же Tp-Link, то канал можно сменить в настройках (которые открываются по адресу 192.168.1.1 (192.168.0.1), или смотрите эту инструкцию), на вкладке Wireless. В поле Channel укажите статический канал. Например 1, или 6. Нажмите кнопку Save для сохранения настроек.
Статический канал установили. Из настроек основного маршрутизатора можно выходить.
2 Переходим к настройке роутера, который будет у нас настроен в режиме WDS. У меня это модель TL-MR3220. Заходим в настройки роутера. Если не знаете как, то смотрите инструкцию по входу в панель управления на Tp-Link.
Для начала, нам нужно сменить IP-адрес нашего Tp-Link. Это нужно для того, что бы в сети не было двух устройств с одинаковыми IP. Например, если у главного IP-адрес 192.168.1.1, и у второго - 192.168.1.1, то получится конфликт адресов. Перейдите на вкладку Network - LAN. В поле IP Address замените последнюю цифру с 1 на 2. У вас получится адрес 192.168.1.2, или 192.168.0.2. Нажмите кнопку Save. Роутер перезагрузится.
Снова зайдите в настройки, только IP-адрес будет уже другой - 192.168.1.2. Который мы указали выше.
3 Перейдите на вкладку Wireless. В поле Wireless Network Name можете указать имя второй беспроводной сети. А в поле Channel обязательно укажите такой-же канал, который установили в настройках главного роутера. У меня 1-ый канал.
Дальше, установите галочку возле Enable WDS Bridging. И нажмите на кнопку Survey.
Выберите из списка нужную сеть, с которой роутер будет получать интернет. Напротив нужной сети нажмите на ссылку "Connect".
4 Нам осталось только напротив выпадающего меню Key type выбрать тип безопасности вашей сети (к которой мы подключаемся). И в поле Password указать пароль к этой сети. Для сохранения, нажмите на кнопку Save.
Перезагрузите роутер. Отключив питание, и включив его обратно, или в панели управления нажав на ссылку "click here".
5 После перезагрузки, снова заходим в настройки. И прямо на главном экране (вкладка Status), смотрим раздел Wireless. Напротив WDS Status должно быть написано Run.
Это значит, что наш Tp-Link уже подключится к главному роутеру. И должен раздавать интернет по Wi-Fi и кабелю. Настройка закончена.
6 Не забудьте поставить пароль на Wi-Fi сеть, которую будет раздавать настроенный нами маршрутизатор. Можете посмотреть подробную инструкцию по защите Wi-Fi на Tp-Link. Там все просто. В настройках, на вкладке Wireless - Wireless Security, выделите пункт WPA/WPA2 - Personal(Recommended), в поле Wireless Password задайте пароль (минимум 8 символов), и нажмите снизу кнопку Save.
Теперь у нас роутер Tp-Link получает интернет от главного роутеара, и раздает его дальше. Выберите правильное место для установки второго роутера, что бы он был в радиусе действия главного маршрутизатора.
Настройка беспроводного моста (2,4 ГГц и 5 ГГц) на новой версии прошивки
Решил обновить данную статью и добавить актуальную информацию по настройке WDS на маршрутизаторах TP-Link с новой прошивкой. Которая в голубых тонах. Там все настраивается немного иначе. Сейчас покажу.
Если у вас маршрутизатор с новой панелью управления, то необходимо перейти в раздел "Дополнительные настройки" – "Системные инструменты" – "Параметры системы". Если у вас роутер двухдиапазонный, то там вы увидите возможность настроить режим моста в двух диапазонах. На частоте 2,4 GHz и 5 GHz.
1 Установите галочку "Включить мост WDS" возле необходимой частоты. Я, например, поставил галочку возле 2,4 ГГц. Нажмите на кнопку "Поиск"
2 Выберите из списка сеть, к которой вы хотите подключится. Просто нажмите "Выбрать" напротив своей сети. Думаю, вы без проблем найдете свою сеть в списке доступных.
3 Если необходимо, можете сменить настройки защиты (Защита, Пароль) и нажмите на кнопку "Сохранить". Если будете ставить пароль, то выбирайте "WPA-PSK/WPA2-PSK". Так же сеть можно оставить без пароля. Если это необходимо.
Ротуре по Wi-Fi подключится к другому роутеру, и будет получать интернет по беспроводной сети.
Если понадобится отключить DHCP-сервер, то сделать это можно на вкладке "Дополнительные настройки" – "Сеть" – "DHCP-сервер".
Если не работает интернет по кабелю в режиме WDS
Если выполнить настройки, которые я показывал выше, то интернет будет работать только по Wi-Fi, а при подключении к роутеру (который в режиме WDS) по кабелю, интернет не работает. Без доступа к интернету. Это конечно же не дело, и использовать роутер в качестве приемника Wi-Fi сети, например, не получится. Поэтому, я написал вопрос в поддержку TP-LINK, и они мне ответили.
При настройке функции WDS вы получаете IP адресацию от изначального роутера (то устройство, к которому подключается WDS-клиент) как по проводной, так и без проводной сети. Для правильной настройки данной функции вам необходимо обязательно отключать DHCP-сервер на том оборудовании, на котором настроен WDS-мост. Также вам необходимо, чтобы его локальный IP-адрес был в той же подсети, что изначальный роутер.
Я проверил все на TP-LINK TL-WR740N, и действительно, после отключения DHCP-сервера интернет сразу заработал по сетевому кабелю. Отключить DHCP совсем не сложно. В настройках маршрутизатора откройте вкладку DHCP, установите переключатель возле Disable (отключить), и сохраните настройки.
Перезагружаем роутер, и все отлично работает. У меня сразу появился интернет по кабелю. В настройки этот роутера можно зайти по адресу, который мы установили на втором шаге. У меня это 192.168.1.2.
Обновление. Еще одно решение проблемы, когда соединение по WDS установлено, но доступа к интернету нет. В настройках DHCP-сервера на роутере? который мы настраиваем в режиме WDS нужно в качестве "Основной шлюз" (Default Gateway) прописать LAN IP-адрес главного роутера.
Если не поможет – попробуйте IP-адрес главного роутера прописать еще в качестве DNS-сервера.
Сохраните настройки и перезагрузите маршрутизатор.
Если не получается настроить WDS соединение
Обновление. Часто бывает ситуация, когда маршрутизатор не хочет подключаться в режиме моста. Причин, конечно, может быть много. В комментариях Эдуард подсказал одно интересное решение – отключение функции WPS на обоих маршрутизаторах. Если у вас проблемы в настройке режима WDS, то можно попробовать. Тем более, что соединение по WPS мало кто использует, и эту функцию часто рекомендуют отключать в целях безопасности и решении других проблем с беспроводной сетью.
На роутерах TP-Link это сделать не сложно. В разделе WPS (или QSS) нужно просто отключить данную функцию.
И в новой прошивке.
Отключать нужно на обоих рутерах. На главном, и на котором пытаемся настроить соединение в режиме моста. Больше информации (в том числе по устройствам других производителей) можете найти в этой статье: что такое WPS на Wi-Fi роутере.
Будут вопрос, советы, замечания – пишите в комментариях.
Как настроить роутер TP-Link? Пошаговая инструкция для любой модели
Как подключиться к роутеру TP-Link?
Как подключить и настроить коммутатор (свитч) TP-Link? На примере TP-Link TL-SF1005D
Как сбросить настройки TP-Link Deco (Mesh Wi-Fi системы)?
кто нибудь в курсе можно организовать такую связочку: есть Микротик со своим wifi, сигнал не достает до дальней комнаты и есть бесхозный роутер tplink tl wr843n , могу их соединить проводом, можно сделать единый бесшовный роуминг на базе микротик + этот Тплинк ?
Можно попробовать настроить TP-Link как точку доступа. Об этом я писал здесь. Там нужно кабель от Микротик подключить в LAN порт TL-WR843N, и отключить на нем DHCP сервер. Дальше нужно задать на TP-LINK TL-WR843N настройки Wi-Fi сети такие же как на главном маршрутизаторе. Имя сети, пароль. Чтобы была одна сеть. Если будут проблемы, то можно выставить одинаковый статический канал Wi-Fi сети на обоих роутерах.
Перед настройкой на TL-WR843N желательно сделать сброс настроек.
ок попробую,
» Если будут проблемы, то можно выставить одинаковый статический канал Wi-Fi сети на обоих роутерах.»
имеете ввиду выставить одинаковый частотный канал у обоих устройств?
наверно бесш. роуминг никак не сделать и пока на уме только такое: подать проводом от микрота на WAN порт Тплинка интернет и подключаться в дальней комнате к вайфай сети этого тплинк
Здравствуйте.
Есть главный роутер Asus wl330n3g с адресом 192.168.1.1 (на нем все отлично работает и причем давно) и новый роутер Tp-link wr942n (build 20160517) , который тоже работает, но только в обычном режиме (инет по кабелю, раздача по wifi), его адрес 192.168.0.1 .
Пытался подключить tp-link в режиме wifi wds к asus.
И чего только не пробовал, и адрес менял на 192.168.1.10 и dhcp выключал и режим безопасности менял на asus ( с паролем (WPA2, AES) и без, и сброс 3 раза делал и short gi с WMM выключал на tp-link, но статут WDS всегда в состоянии «Соединение», иначе говоря инет на tp-link отсутствовал постоянно.
Вопросы такие:
Должен ли загореться индикатор интернета, если роутер wr942n подключился в режиме wds?
Нужно ли на tp-link 942 отключать dhcp и ставить адрес той же сети, что и у asus?
По опыту на других моделях tp-link с такой проблемой не сталкивался, wds работал нормально. В системном журнале ничего подозрительного нет. В чем грабли то?
В принципе мне этот режим пока не нужен, просто хотел испытать его. До этого настраивал wds на tenda f300, там все прошло успешно.
Здравствуйте.
По поводу индикатора интернета после подключения по WDS не подскажу, не помню уже. В принципе, статус работы WDS отображается в настройках TP-LINK TL-WR942N.
Попробуйте на TP-LINK TL-WR942N поставить IP-адрес 192.168.1.2 (хотя, какая разница). DHCP по началу не отключайте. Перед настройкой сделайте сброс настроек к заводским на TP-Link.
Посмотрите на официальном сайте, может есть новая прошивка для TL-WR942N.
У них бывают такие приколы.
На роутере asus (к которому будет подключен tp link) установить статический канал от 1 до 12 лучше 6. На TP link включаем wds нажимаем кнопку survey выбираем роутер к которому нужно подключить tp link. Канал идентичен основному роутеру. Одинаковый тип защиты например если на asuse стоит тип аутентификации wpa2-psk такой же выбираем и на tp link/ вводим пароль к роутеру asus. Во вкладке настроек lan меняем ip адрес роутера tp link/ если на asus 192.168.1.1 то np link 192.168.1.2 Далее что касательно DHCP. Если на tp link его отключить, то к нему можно подключиться только по lan порту. так как по воздуху айпишник попросту не будет присваиваться. служба то отключена. Если dhcp включить, то интернет резко пропадает, хотя wds запущен. и все подключаются. В поле настроек dhcp находим default getawey и прописываем в нем основной шлюз первого роутера тобишь 192.168.1.1 или 192,168,0,1 в зависимости от того какой он. в поле dns прописываем такой же ip. Все. Интернет работает.
Спасибо за информацию!
Здравствуйте! Помогите пожалуйста! Подключился к МГТС по GPON. Маршрутизатор (предоставляется МГТС) стоит в квартире и раздает цифровое тв только по LAN порту. Хочу подключить ТВ-приставку по WI-FI. Имеются две точки доступа TPLINK TL-WA801ND. Пробовал на одной AP включить режим точки досутпа, а на той, что подключена к ТВ-приставке — режим Client. Но не сработало. Видимо, чтобы ТВ-приставка подключилась нужно, чтобы маршрутизатор был подключен к ней напрямую. Но это теория. Помогите пожалуйста. Спасибо
Здравствуйте. Мне кажется, что эта схема работать не будет. К сожалению, не могу точно сказать, так как нет опыта в настройке такой схемы.
получилось, при таких настройках: Одна AP в режиме BRIDGE with AP. Вторая в режиме Client. Но работает не стабильно с артефактами и подвисанием. Прямая видимость несколько метров. Спасибо за ответ
Всем привет!
Интернет приходит на роутер D-LINK (ADSL точно модели не помню). Вайфай у него слабый, по-этому подключил к нему точку LinkSys WAP4400(вроде так, но тоже не помню). И вот уже от LinkSys по WDS подключил TP-Link.
А проблема такая: нетбук по вайфай к TPLink подключается и работает интернет, а телефоны подключаются, но интернета на них нет. (даже если нетбук выключен). Настаивал по инструкции. Подскажите в чем косяк? И еще, какой уровень сигнала (db) минимальный для норм работы? Вроде при ниже 12 db уже не подключает WDS.
Привет.
Уровень сигнала чем выше — тем лучше. Какой-то конкретной цифры нет.
Хорошо бы попробовать еще какое-то устройство подключить.
Первое, что я бы сделал, это проверил настройки безопасности и сменил пароль на TP-Link.
А от первого модема D-LINK по Wi-Fi интернет на телефонах работает? Название сети на всех роутерах одинаковое?
От Dlink работает. Название сетей разное, но не думаю что в этом причина(нетбук работает)
А DHCP сервер на TP-Link отключали? Можно попробовать так и так.
Здравствуйте.
Ситуация следующая. Нужно со смарта раздать инет на роутер, а с него по лану на пк.
Что лучше выбрать под эту задачу?
Здравствуйте. Уточните свой вопрос. Что значит «Что лучше выбрать под эту задачу»?
Можете по этой инструкции попробовать. Я когда-то делал. Получалось.
не в той теме немножко спросил. какой роутер?
Сегодня пытался настроить TL-WR740N, ч/з wds. Ситуация как в статье выше — по лан нет инета.
Из статьи я понял, что на TL-WR740N нужно убрать dhcp, чтобы ip он принял со смарта. Это я попробую завтра, если получится, то его хватит. А так просто спрашиваю какое устройство точно справится с этой задачей, TL-WR740N просто первое что попало под руку сегодня.
И такой еще вопрос. Телефон получает мобильный интернет, я хочу его транслировать на роутер.
Оба устройства д.б. в 1 сети.
Нашел в андройде Ip адрес (1 значение), ребутнул смарт — ip сменился на совершенно другой.
Это я каждый раз д.б. TL-WR740N перенастраивать?
Точно устройство назвать невозможно. Так как там очень много нюансов.
Да, для работы интернета по LAN нужно отключать DHCP.
По поводу IP на телефоне не могу подсказать.
Вся эта схема честно говоря не очень. Не уверен, что будет стабильно работать.
Телефон не изначально не создавался для раздачи Wi-Fi, а роутер не создан для усиления (приема) сигнала. Тем более от телефона. Это всего лишь доп. функции.
Изменю входные данные.
Есть дача, не пмж, т.е. постоянного инета нет и не нужен он там.
Я приехал на дачу, вкл. точку доступа на смарте и буком к ней подцепился. Но теперь есть не только бук, но еще и 2 ПК. Нужно: 1) сеть для всех по лан, 2) раздать всем инет (со смарта).
Как решить?
tplink просто был уже в налич.
Я понял. Пробуйте с TP-Link TL-WR740N. Раз он уже есть в наличии. Я как-то точно настраивал его в режиме моста, подключив к телефону на Android. Все работало. Думаю, у вас тоже получится.
Здравствуйте,сделал все по пунктам ! И второй роутер показует что сеть есть но не раздает . Что делать
Здравствуйте. DHCP-сервер пробовали отключить?
У меня та же проблема. DHCP отключать пробовал, не помогает. Пишет что WDS подключен, но интернета нет. Главный роутер Huawei, репитер — TL-WR940N
Здраствуйте, не совсем понятно два роутера должны быть подключены к интернету одновременно, но тогда при переходе к настройкам 2 роутера выскакивают настройки первого. Подскажите где ошибка м еще у меня в качестве 1 740, второго 841n, но у него инструкция на русском, где можно посмотреть порядок подключения.
Здравствуйте. Ну в статье же все подробно расписано.
У вас должен быть главный маршрутизатор. К которому подключен и настроен интернет. Я так понимаю, у вас это TP-LINK TL-WR740N.
А второй, в вашем случае TP-LINK TL-WR841N настраиваем в режиме моста по этой инструкции.
Есть еще вроде бы один нюанс в вдс. На главном роутере нужно обязательно включать wps, у меня только так заработала схема
Так WPS всегда по умолчанию включен.
Второй роутер TP-LINK TL-WR741ND. Им нужно расширить сеть: взять с другого роутера по проводу LAN, я так понимаю втыкнуть в WAN второго роутера, и нужно раздать (расширить сеть) вторым роутером по LAN и по его Wi-Fi, но чтоб второй роутер IP адреса свои не раздавал, а брались с первого роутера. Подскажите как настроить второй роутер? Спасибо.
Я понял. Вам нужно настроить TP-LINK TL-WR741ND как точку доступа. Для этого, кабель от главного подключите в LAN порт TP-LINK TL-WR741ND и отключите на нем DHCP-сервер. Подробнее в этой статье.
Вообщем у меня 2 TP-link роутера настроил все правильно на почему то когда хожу по дому происходит переподключение между 1 и другим роутером! то есть телефон отключается от одного роутера и подключется к другому! раньше такого не было((( подскажите как исправить
Попробуйте перенастроить заново (с новым названием Wi-Fi сети). И выставить одинаковый канал Wi-Fi на роутерах.
Спасибо огромное! Всё получилось! 2 дня нервотрепок закончилось))))
Добрый день У меня edimax у соседа tp link подключаются все работает через 2 дня уже нет. Я понял что он наверное меняет ip адрес а мой ретранслятор стоит на старом ip ЧТО ДЕЛАТЬ ПОДСКАЖИТЕ ПОЖАЛУЙСТА НЕ ХОЧУ ПО СТО РАЗ ПЕРЕУСТАНАВЛИВАТЬ НАСТРОЙКИ.
Добрый день. То есть, ваш репитер подключен к роутеру соседа? Он специально меняет IP (по вашему мнению)?
Вряд ли в IP проблема. После обычного отключения/включения репитера он сам не подключается к роутеру?
да я отключаю его 2 3 раза потом не работает мне говорят что надо отключать иначе сгорит правда ли ? и я ведь через телефон видел последняя цифра меняется т.е. было …1.101 стало 102 и до 103 вроде и заново
Сложно понять вашу схему и проблему. Не знаю даже что посоветовать.
Репитеры созданы для работы 24/7. Их необязательно отключать.
дело в том что он быстро греется . Но почему его нельзя отключать боюсь соседи будут пользоваться моим репитером пароль не могу поставить вот и отключаю
Так что посоветуете Сергей?
Во вашему вопросу ничего не могу подсказать.
Спасибо,хорошая статья. Сделал как здесь сказано, на своих двух 841n. На одном включил WDS,отключил dhcp, поменял канал,на другом просто поставил такой же канал. Вай фай работает. Но насчет проводного инета,я не совсем уверен.1)Где можно проверить статус подключенный устройств по кабелю? В настройках роутера облазил раздел статистики и прочее, не совсем ясно где смотреть, да и на каком из роутеров. Дело в том, что на компе стоит линукс для онлайн касс, проверить инет там проблематично. Винды на руках не было.
2) Почему вы в статье указываете в пункте «Если не работает интернет по кабелю в режиме WDS» отключить DHCP, если вы и так до этого его отключали?
3) Обязательно ли выбирать одинаковый канал,или это лишь в случаи проблемы?? Вот если скажем на вай фай 5-10 людей подключаться, выбранный один канал не переполниться?
1. Все устройства, которые подключены, вы можете посмотреть на вкладке DHCP — DHCP Clients List. На главном роутере, если на втором DHCP отключен.
2. В начале статьи я не писал, что нужно обязательно отключать DHCP на втором роутере. Этого можно не делать. Но у многих появлялись проблемы, когда интернет по кабелю не работал.
3. По поводу канала, сейчас уже не вспомню. Нужно в качестве эксперимента попробовать настроить на разных каналах. Но если не ошибаюсь, то даже в официальной инструкции я где-то видел, что канал нужно выставлять одинаковый.
Здравствуйте, а такая схема: Маршрутизатор-кабель-рутер-WiFi-репитер? Маршрутизатор и рутер отлично раздают, но покрытие нужно увеличить еще больше и именно беспроводным репитером удобнее всего, он раздает, но трафика в его раздачи нет…. Посоветуйте..
Здравствуйте. Извините, я не совсем вам понял. Маршрутизатор и роутер это одно и то же.
Вы уже пробовали настраивать репитер, или что?
Здравствуйте.
Отличная статья, но возникли трудности с моим оборудованием. Есть основной роутер Zyxel Keenetic Extra и второй, который хочу сделать репитером — TP-link TL-WR743ND. На репитере выбираю режим «Wireless Repeater», далее поиск главного роутера автоматом происходит — выбираю и ввожу пароль, отключаю dhcp.
В итоге репитер подключается к основному роутеру, но интернет не раздает. Думаю, что проблема в Zyxel но вот где непонятно, надеюсь на вашу помощь.
Здравствуйте. А вы попробуйте сделать сброс настроек TP-link TL-WR743ND и настроить его только в режиме «Wireless Repeater» без дополнительных настроек. Не отключайте DHCP-сервер.
Вряд ли проблема в главном роутере. Его настраивать не нужно.
Спасибо за быстрый ответ, но к сожалению это не помогло, все также осталось. Каналы совпадают.
Добрый вечер, сделал все так как написано в вашей инструкции, к рабочему роутеру подключил другой, как раз тплинк, WDS Status все как надо стал Run, но интернет так и не появляется ни на телефоне по вайфай, ни на компе по кабелю. Даже не пингует основной шлюз 192.168.1.1, уже и руками айпи менял на компе и по дхсп раздавал и чтоб 192.168.1.2 основным был, все равно инета нет, в чем может быть проблема?
Добрый вечер. Сделайте сброс настроек на втором TP-Link и попробуйте настроить заново. Сначала без отключения DHCP, а потом, если не получится, можете отключить.
На роутерах одинаковые каналы выставлены?
Картинку удалил 🙂
Добрый вечер. Имеются два роутера TL-WR841ND, один из них раздает интернет по всему дому, второй подключаю к первому по вайфай в режиме моста, чтобы с него на балконе раздать инет. Мост создать получается, в одной подсети оба роутера друг друга пингуют, видят, но устройствам подключенным ко второму роутеру не назначет ip, идаже если руками вбить ip, все равно с них не пингуется основной шлюз. В чем может быть проблема?
Добрый вечер. Отключите на втором роутере DHCP сервер. Если он отключен, то наоборот, включите. Думаю, там проблема.
Спасибо, а можете прям в инструкции изменить, что на втором роутере нужно обязательно дхсп отключать? а сначала сбило с толку, и очень долго не мог понять в чем проблема.
Ну почему, и без отключения DHCP у меня все работало?
Спасибо большое помог!!!!!
Пожалуйста!
Я тебя люблю, пацан, Спасибо!!!)))
Здравствуйте!
Нашел очень много статей в интернете про WDS и все одинаковые.. и только Вы отвечаете на вопросы, эти комментарии к статье — они бесценны! За что Вам СПАСИБО!
Теперь о проблеме 🙂
два дня пытаюсь настроить интернет на телевизоре Samsung…
Имеется роутер GPON от ростелекома. раздает вифи по всей квартире все ОК. решил подключить телевизор, у него вход только через кабель.
нашел TP-Link WR741ND, соответственно нашел вашу статью, настроил мост, режим «run» работает, но интернета нет.
что пытался сделать:
включал и отключал DHCP
менял IP (изначально идет 192.168.1.1 менял на другую сеть 192.168.0.1)
попробовал включить(было отключено) WPA на главном роутере(GPON)
в общем 2дня перечитываю комментарии с вашего сайта, но пока что так и не получилось настроить.
хелп плиз.
еще один момент — от репитера к корневому пинг идет а с главного роутера репитер не пингуется
Здравствуйте. Какая у вас схема? Кто к кому и как подключен?
У вас есть возможность подключить к TP-Link WR741ND после настройки в режиме моста другое устройство? Просто может
это телевизор барахлит. Чтобы убедится, что роутер TP-Link WR741ND точно не дает интернет.
Компьютер с которого провожу настройку(в данный момент по вифи) подключен к сети (вифи) корневого роутера.
и при этом могу настраивать оба роутера (192.168.1.1 и 192.168.1.2)
еще раз повторюсь: с репитера пинг идет на рутовый и обратно нет 🙁
Я понял. Дайте ответ на вопросы, которые я задал выше.
Схема такая:
1. Стоит роутер GPON(роутер 1) в него приходит оптика, он раздает вифи по всей квартире, все устройства с ним работают отлично.
2. Стоит TP-link WR741ND(роутер 2) который должен принимать вифи и отдавать по кабелю в телевизор
3. Роутер 2 настраивал сначала по вифи, вчера подключился кабелем к компьютеру(тоже что бы проверить, вруг телевизор глючит), но интернета на компьютере по кабелю так и не появилось.
4. Захожу по вифи в сеть роутера 1 (как обычно подключен компьютер) и из этой сети могу заходить в настройки как первого так и второго роутера.
5. через настройки роутера 1 пытаюсь пинговать роутер 2 — пакеры не проходят.
6. через настройки роутера 2 пытаюсь пинговать роутер 1 — пакеры проходят.
Судя по схеме, все должно работать. Кроме как сброс настроек на TP-link WR741ND и повторная настройка по этой инструкции, посоветовать ничего не могу.
Для проверки советую попробовать настроить TP-link WR741ND в режиме моста с другой WI-FI сетью. Тогда будет понятно в чем проблема.
Здравствуйте, Сергей!
Возникла проблема. Есть два роутера tp-link 841 и tp-link 940, раздающий wi-fi tp-link 841. На tp-link 841 включена фильтрация mac-адресов, в которую включен mac-адрес tp-link 940. Настраивал tp-link 940 в режиме моста, выполнил все настройки по инструкции, а после завершения настроек получилось что tp-link 940 начинает глушить сигнал раздающего роутера. В чем может быть проблема?
Здравствуйте. «начинает глушить сигнал раздающего роутера» — это как? Опишите пожалуйста подробнее.
Если на 841-вом отключить фильтрацию, то все работает?
Ещё, можете подсказать хороший роутер, который бы мог покрыть площадь диаметром около 200 метров. Чтобы в нем можно было бы сделать фильтрацию мак адресов, привязку этих адресов к ip адресам. В tp-link это все есть, но когда все это настроил то вышла ошибка что другая сеть. А еще проблема не сохраняется установленое время, нтп сервера не поддерживаются. Время по Гринвичу ошибка 5028. Обратился в техподдержку tp-link там все эти проблемы встретили сизумленным удивлением, но ничего вразумительного не сказали.
Как ни странно, но отключил фильтрацию и все заработало. Но фильтрацияна 841 мне очень нужна
Возможно, функция WDS так разработана, что не может работать с включенной фильтрацией MAC-адресов. Это уже вопрос к специалистам TP-Link.
Звонил задавал вопрос этот, сказали что это не влияет. Хотя по мне эти роутеры очень и не очень хороши
Здравствуйте. Всё сделал так как вы учили. (главный маршрутизатор TP-link archer c50; дополнительный TP-link WR 840N; дело вот в чём- WDS status -RUN, но на против default Gateway напмсано WAN port is unplugged (красным) . не пойму в чём дело. и ещё- я хочу чтобы на дополнительном роутере можно было подключить мой пк через лан (кабель). такое возможно? в пункте 4 (1) я указал пароль главного маршрутизатора — я правильно сделал)?
Спасибо
Здравствуйте.
1. WAN port is unplugged – это нормально. Там написано, что в WAN порт не подключен кабель.
2. Вы можете подключать устройства к интернету по кабелю через TP-link WR 840N. Только на нем должен быть отключен DHCP сервер. Об этом в статье написано.
3. Если бы вы указали другой пароль, роутеры бы просто не соединились. Нужно указывать пароль от сети, к которой вы подключаетесь.
Огромное спасибо! получилось! 🙂
Я не знал что сделать со вторым роутером, а теперь у него есть предназначение 😀
Рад помочь! 🙂
Очень помогла статья. В офисе был Nanostation M2 и половина компов не видело WIFI сеть. По данной иснтрукции подключил безхозный Tplink WR841N. Теперь те, кто не мог подключится к первой сетке имеют не только доступ к интернету через вторую сеть, а так же имеют доступ к сетевым принтерам, подключенным к первой сети. Суппер!
Рад, что статья вам пригодилась!
Такая проблема, настроил 841n в режиме моста, а tp-link 8960n идет в качестве главного роутера. Все работает, но только если нет шифрования. Т.е по отдельности они работают с wpa2, но между собой коннекта не получается, если на основном выставить шифрование wpa2.
Я могу, например, на 841n сделать пароль wpa2, а на основном не делать, так работает, но между собой wpa2-psk не пашет, поэтому я максимум могу сделать безопасной только вторую сеть(ведомую) 841n. Не могу понять в чем дело, может у них wpa не совместимы. У 8960n есть «mixed wpa2/wpa-psk personal», «mixed wpa2/wpa enterprise», «wpa-personal», «wpa2 enterprise», «wpa2-personal», «wpa2 enterprise». А у 841n в режиме моста можно выбрать «wep» или «wap-psk/wap2-psk»
Может в пароле проблема. Пробовали ставить пароль из 8 цифр? Ну и тип защиты на основном WPA2-PSK.
Сам с таким еще не сталкивался.
Да я как раз 12345678 и использовал) Тип защиты перепробовал «mixed wpa2/wpa-psk personal», wpa pesonal, wpa2 personal. Не заработало, работает только wep, я читал где-то, что с g или b работает только wep, но у мена на обоих роутерах стоит 11bgn.
Все, выяснил, это особенность 8960n, почитал в отзывах к 8960n, пишут, что в режиме wds он только wep поддерживает. И на их шведском сайте есть статья с иллюстрациями, где они подключают к нему 741nd в режиме моста, там тоже подключение идет через wep, так что не судьба)
Спасибо за полезную информацию. Никогда не настраивал TD-W8960N.
Есть модем tp-link wr740nd. И есть второй модем, предролодюжительно zte, который раздает открытую сеть byfly wifi. У нее статический 1 канал. У нас тариф свободный wifi(Беларусь). Т.е при подклбчении к этому wifi требуется login password на стронице homewifi.beltelecom.by/login_ru. При отключении dhcp сети нет, но и при 192.168.0.1 тоже. В сетт дается ip 100.121.241.xxx ip а у модема byfly другой 100.121.240.1 вопрос какой ip в dhcp запюбить в модеме чтоб все работало. Ps доступв к модему byfly нет.
Я думаю, что проблема здесь не в IP, а в авторизации. Если не авторизоваться в сети «byfly wifi» (по логину и паролю), то TP-LINK TL-WR740N не сможет подключится к сети и раздавать интернет.
Страница авторизации не открывается, а аот если на ноуте включить wifi и дать общий доступ к модему, чтоб тот раздал wifi то страница открывается
Не wr740, а Wr741nd

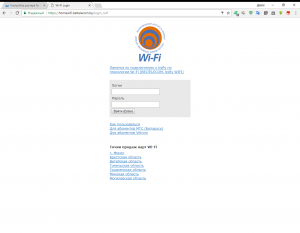

скрин
Без разницы какой роутер. Судя по скриншоту, все подключено. Но проблема то не в IP, согласны?
DHCP-сервер отключили? Это может помочь.
Отключение DHCP не помогает. Компьютер получает другой ip 169.254.120.73, телефон другой. И отключить dhcp нельзя т.к. договор на 1 устройство.
Сделала все по инструкции, модем вайфай раздаёт, телефон и ноутбук видит вайфай, пишет подключено, но интернет все равно не работает, что делать?
Какой статус подключения в настройках роутера (который в режиме WDS)? Скорее всего второй роутер не получает интернет от первого. Причин может быть очень много.
Наверно провайдер блокирует(или нет). В любом случае спасибо за ответы.
Переместил модем для проверки, Оказалось сигнал слабый был, теперь работает без dhcp(и вместе с ним, но под определенным ip(100.121.241.xx)). И только на одном устройстве. Когда ноутбук был подключен к модему и давал ему общий доступ, то кол-во пользователей не ограничивалось. Можно ли сделать чтоб не ограничивалось и без ноутбука.
Для этого подойдет dmz?
Понял, что не пойдет dmz. Можно ли сделать так чтоб модем получал 100.121.241.1 а DHCP был на другом(192.168.0.1)
tp-linkru.com/resources/simulator/741nd4.20_ru/index.htm
Все должно работать по инструкции. Сделайте сброс настроек и настройте заново. С отключенным DHCP. Со статическими IP вряд ли получится.
Отключил DHCP. Но при подключении нескольких устройств, работает интернет только на одном, а на остальных висит страница входа, которая пишет что превышен лимит устройств. Можно ли сделать чтоб вход выполнялся от имени модема, а на других устройствах он не требовался?
Это уже от провайдера зависит, я так понимаю.
А какое окно? С запросом данных от провайдера? Главный роутер правильно настроен, он случайно не в режиме моста?
Без отключенного DHCP (без смены IP) тоже не работает?
работает без dhcp но, но на том устройстве с которого первым ввести данные провайдеру.
Можно ли вводить данные один раз, чтоб работало на всех устройствах.
Я же писал выше, что всех этих запросов не должно быть. У вас это либо особенность провайдера, либо неправильно настроенный главный маршрутизатор. Я даже не понимаю, что за данные и в каком окне вы вводите.
Вот. Спасибо за ответы. Позвоню в службу поддержки.
Понятно. Похоже, что это доступ к интернету для одного устройства, или нескольких, но при прямом подключении к этой сети.
Возможно, есть устройство, которое можно подключить к этой сети (указав на нем логин/пароль) и оно будет раздавать на ваши устройства без авторизации.
Подключеил tp link wr841n как репитер, отключил днср, сменил его ip на 192,168,1,2. оба роутера работают на одном канале. Проблема в том, что WIFI работает нормально и от репитера и от главного роутера, но при подключении к репитеру кабель интернета нет.
А какой IP-адрес вашего основного роутера? Можно посмотреть на корпусе, скорее всего.
Я чайник , мне 64 года . Столкнулся с необходимостью подключение второго роутера, по мосту было желание подключить. Задал в поисковике вопрос по этой теме и сразу о счастье попал на вас. Вы так доходчиво и развёрнуто всё обьясняли , что мне пришлось половину вечера отделять воду от истины прежде чем у меня получилось что-то сносно понимаемое типа взять там положить сюда, без (мне задавали вопрос по поводу) и вот когда я был готов к перенастройки роутеров я с сожалением прочувствовал что родился не в той стране на языке которой у вас роутер. Я русский , живу в России , при установки роутера ввёл язык русский .Английский я знаю в рамках (НИ ФИГА НЕ ЗНАЮ) и что такое вирилес сетинг и как это по русски извини Серёжа я не знаю а за переводом каждого слова скакать по страницам считаю не целесообразным .Если будет желание то для нас русских чайников смени язык роутера и напиши инструкцию по человечески с желанием помочь таким непродвинутым пользователям.
Добрый день. Половина роутеров Tp-Link на русском, половина на английском языке. Писать каждую статью в двух экземплярах, это не очень правильно. К тому же тяжело.
Но там все и без текста понятно. Просто визуально. По пунктам, полям, кнопкам. Разве нет?
Проделал все вышеупомянутое на to-wr741nd киевстаровский, в итоге неопознанная сеть без доступа к интернету. Состояние WDS : установлено (
Здравствуйте! Какой тип подключения к интернет должен быть на репиторе? На основном роутере стоит PPPoE. И в настройках беспроводной сети неактивна строка «канал». Роутер TL-WR942N
На «репитере» (роутере в режиме WDS) не настраивается тип подключения. Он там просто не нужен.
По поводу того, что неактивное меню «Канал» – подсказать не могу. Не знаю из-за чего это может быть.
Спасибо!
Кратко, внятно и понятно.
Пожалуйста!
подскажите как настроить роутер тплинк с60 ,сделал всё по быстрой загрузке,в программе пишет что комп подключон а по факту пишет нет доступа к интернету! может я что то не так делаю
Смотрите инструкцию по настройке TP-Link Archer C60.
Добрый день. По идеи, если провайдер вам выделил статический IP, то интернет уже должен не работать. Пока вы в настройках роутера, в разделе WAN не пропишите эти IP-адрес. Но это никак не относится к настройке режиме моста и к обрывам соединения.
У меня роутер Huawei E5172 и мне надо усилить wi fi в других комнататах , а с этим роутером у меня только в одной комнате . прочитав статью узнал что это wps . посоветуйте мне тп линк или репетир . Спасибо
Лучше репитер, конечно.
Есть 4G LTE роутер — через него идет раздача на TD -W8970 — соеденнены по WDS между собой — далее идет раздача на LAN (20 машин) -> Как можно натсроить контроля трафика по каждой машине в подобной схеме — есть общая статистика на роутере — а в TD -W 8970 нет ничего, так как отключен DHCP (иначе не работает инет у клиентов). Заранее благодарю.
Значит на 4G LTE роутере нужно настраивать. Если там есть такая возможность. Все устройства от него IP получают. Если на TD-W8970 DHCP отключен.
Здравствуйте! Сделал все по шагам, огромное спасибо! Второй модем tp link wr841n он не раздает интнет по кабелю, DHCP отключил. Заранее спасибо!
Здравствуйте. У вас осталась какая-то проблема? Просто не понял с вашего комментария.
Здравствуйте, Сергей, спасибо большое! Отличная статья.
После отключения DHCP становится невозможно зайти в настройки роутера TP-Link. Вообще никак: ни через 192.168.0.1, ни через tplinkwifi.net. Каждый раз приходится обнулять до заводских настроек и начинать сначала. Это не особо беспокоит, так как шагов не так много, просто хотела сообщить вам про данный баг.
А вообще, TP-Link, насколько я поняла, ящик пандоры — изменив какую-либо настройку, никогда точно не предскажешь, какой будет результат. 😀
Поправка: невозможно подключиться становится в момент включения WDS, а не в момент отключения DHCP.
Ну да ладно. А вообще, задача следующая: есть два роутера Zyxel Keenetic Lite & TP Link TL-WR840N, нужно сделать мост, и далее подключить IPTV. У вас есть статья на данную тему? Как вы думаете, это вообще возможно?
Максимум, до чего я дошла — это IPTV продолжал работать, если быстро переключить кабель из одного роутера в другой (правда TP Link был первым, а Zyxel вторым), но через 1-5 минут сигнал прерывался. Если я правильно понимаю, это происходит потому, что IPTV источник не получает от нашей скромной сети подтверждения того, что сигнал по-прежнему нужен, но почему так происходит? Zyxel был настроен в режим полноценного репитера, работал второй вай-фай, и пробивался сигнал на iptv приставку.
Здравствуйте. А IP-адрес вы меняли? Вы можете попробовать найти TP-Link в списке подключенных устройств главного роутера и перейти по IP-адресу, который ему выделен.
По идеи, если от Zyxel IPTV работает, а на TP Link TL-WR840N, который в режиме моста отключен DHCP-сервер, то все должно работать. У меня нет опыта в настройке такой схемы.
Спасибо за ответ, Сергей! Да, меняла ip-адрес и пыталась найти тплинк в зюкселе. Все равно не пингует второй роутеры, хотя он работает! Какой-то сюр 😀
С iptv буду биться дальше…
Пож. подскажи , на странице настройки роутера Tp-Link выдает- ошибка 90002.
Модель роутера не определяется. Спасибо!
Не сталкивался с такой ошибкой. Можете скриншот ошибки прикрепить. Что значит «модель роутера не определяется»?
Здравствуйте,
Имеется 4g роутер zte90+(192.168.0.1), к нему цепляю через wds tp-wr1043nd (192.168.0.2). Все делаю как в статье. Каналы вифи одинаковые. В статусе подключений 0.1 вижу роутер прицеплен, в сатусе 0.2 го вижу wds работает. Ssid разные, но это мне не приципиально. Dhcp 0.2 включен, иначе по вифи не прицепиться. Итак мост вроде существует, но инет 0.2 не раздает и пинг на 0.1 отсутствует. Цепляюсь естественно только к 0.2. по кабелю такая же ерунда. Может маршрутизацию надо как-то настраивать? Иначе вообще не понимаю, почему пинги никуда кроме как на 0.2 не идут.
Здравствуйте. Ну вы же сделали настройку. Попробуйте поставить каналы на «авто» там и там. На TP-Link сделайте сброс настроек и попробуйте заново.
С отключенным DHCP все должно работать. Значит, что-то с настройками на zte не так. А что, подсказать не могу.
Здравствуйте, Сергей. Большое спасибо за ваши публикации, но возникла не совсем тривиальная задача, которую никак не удаётся решить, так что хотелось бы попросить Вас о помощи.
Интернет приходит на второй этаж дома по оптоволокну, а затем из роутера провайдера подключён к Apple Time Capsule по кабелю (LAN > WAN). Из LAN-порта TC кабель идёт в WAN-порт TP-LINK 740n, находящегося на первом этаже. На TC и на TPL настроена одинаковая сеть Wifi с одинаковыми названиями и паролями. Оба устройства находятся в одной подсети. Но, при нахождении между роутерами постоянно происходит потеря связи. Отключение DHCP на TPL просто выкидывает его из сети, то есть к нему даже не удаётся подключиться. Неужели нет возможности организовать единую сеть, соединив ее маршрутизаторы кабелем, а не через режим моста?
Заранее спасибо.
Здравствуйте. Отключив DHCP сервер на TP-Link, кабель нужно подключить на нем в один из LAN портов. Он тогда будет как точка доступа.
Решение такое себе. Как правило, может работать нормально, а может и нет. Из-за чего – никто не знает.
Спасибо большое за совет. В моем случае после 5-7 минут перезагрузки роутера все сработало. В результате оказался избавлен от необходимости покупать AirPort.
Привет студент!!! Подскажи пож… ну если знаешь …Какой IP выставлять на ПК поключенного ко второму ПК ? Спасибочки !
Опишите вопрос подробнее. Как все подключено?
