Как обжать витую пару в RJ-45? Сетевой кабель своими руками

Сразу признаюсь, что я не специалист по обжиму витой пары, и у меня нет большого опыта в этом деле, но кое-что все таки знаю и умею. Мне уже не раз приходилось самому изготавливать сетевой кабель, и я даже купил специальные клещи. На самом деле, в этом нет ничего сложного. Правильно обжать витую пару сможет каждый. Правда, для этого желательно иметь специальный инструмент – кримпер. И здесь уже возникают небольшие проблемы. Скорее всего вам нужно один раз изготовить сетевой кабель необходимой длины, и покупать для этого кримпер не очень правильно. Вы им один раз воспользуетесь, и скорее всего он вам больше не пригодится. А стоит он не копейки. Есть вариант обжать сетевой кабелю без специального инструмента. Например, с помощью отвертки. Это не очень правильно, но вполне реально. Как вариант изготовления кабеля в домашних условиях вполне может быть. Об этом я писал в статье: как обжать сетевой кабель без инструмента (отверткой). А в этой инструкции я покажу, как все сделать с использованием этого самого специального инструмента.

Что касается самого кабеля витая пара, то более подробно о нем я рассказывал в статье: витая пара: что это? Схемы и способы обжима витой пары. Как вы уже наверное поняли из названия статьи, там я так же писал о схемах, по которым можно изготовить сетевой кабель. Все зависит от того, для каких целей вам нужен кабель. К этому вопросу мы еще вернемся, когда перейдем непосредственно к изготовлению кабеля.

Что понадобится для изготовления сетевого кабеля?

Давайте рассмотрим, какие материалы и инструменты нам понадобятся.

  • Разумеется, сам кабель "витая пара" необходимой нам длины. Кабель нужен 5-той категории (cat.5). В нем 8 жил.Кабель "витая пара" (5 категория)Вы можете сразу отмерить и купить кабель определенной длины. Возьмите лучше с небольшим запасом.
  • Как минимум 2 коннектора RJ-45, в которые мы будем обжимать витую пару.
    Коннекторы RJ-45 для обжима витой парыКоннекторов так же берите с запасом. Если будете делать первый раз, то с первого раза может не получится. А коннектор одноразовый.
  • Инструмент для обжима витой пары. Он называется кримпер, или просто обжимные клещи.
    Инструмент кримпер для обжима витой парыВнешний вид самого кримпера может отличатся. Как правило, таким инструментом можно обжимать не только сетевой коннектор RJ-45, но и RJ-11 (под телефонный кабель). Так же, на кримпере обычно есть кусачки и специальное отверстие с лезвием для снятия изоляция с витой пары. И поэтому нам не понадобится инструмент стриппер, который создан специально для снятия изоляции.

С набором материалов и инструментов мы разобрались. Давайте теперь выберем схему, по которой мы будем обжимать сетевой кабель. Это очень важный момент.

Выбор схемы обжима витой пары

Есть две схемы, по которым можно изготовить сетевой кабель. Давайте выясним, какой способ подойдет именно вам.

  • В большинстве случаев, используется именно прямой порядок обжима. Такой кабель можно использовать для соединения компьютеров, ноутбуков и других устройств с роутерами, и другим сетевым оборудованием. Скорее всего вам нужно обжать витую пару именно этим способом. Создать прямой кабелю можно по одному из двух стандартов: T568A и T568B. Для наглядности смотрим схему, на которой все подробно показано (по цветам).
    Схема обжима прямого сетевого кабеляЯ буду обжимать прямой кабель по стандарту T568B.
  • Кроссовый кабель (crossover), он же перекрестный. Такой кабель используется для соединения двух компьютеров напрямую ПК-ПК. Без маршрутизаторов и другого сетевого оборудования. Так же, ходят слухи, что именно такой кабель нужен для соединения со старым сетевым оборудованием. Вот схема:
    Как изготовить кроссовый кабель (crossover)

Я практически уверен, что вам нужен обычный прямой кабель. Которым вы сможете подключить свой компьютер, телевизор, игровую приставку к маршрутизатору. Или, например, соединит два роутера между собой.

Обжим сетевого кабеля (витой пары) с помощью кримпера

Со всеми нюансами мы разобрались, время переходить к самому интересному. Я буду пошагово все описывать, и конечно же показывать на фото.

1 Нам нужно снять верхнюю изоляцию с кабеля. Для этого вставляем кабель в специальное отверстие на кримпере, и круговым движением срезаем изоляцию.

Очистка витой пары от изоляции

Получится вот так:

Обжим сетевого кабеля

2 Дальше нам нужно расплести витую пару, и выровнять проводки по схеме обжима. Я использую "Прямой обжим по схеме T568B". Фото самой схемы вы найдете выше. Обрезаем проводки, чтобы осталось примерно сантиметр, или чуть больше.

Подготовка витой пары для обжима в RJ-45

3 Выравниваем проводки, проверяем правильно ли они выставлены (по схеме), и вставляем их в коннектор RJ-45. Коннектор нужно держать защелкой к низу. Как на фото ниже. Вы увидите, как каждый из проводков будет занимать свое место в коннекторе. Вставляем кабель до упора. У меня на фото ниже, кабель вставлен не до конца (я только начал его вставлять). Сами проводки должны зайти под блестящие контакты и упереться в стенку.

Как правильно обжать сетевой кабель в RJ-45

4 Проверьте, правильно ли расположены провода в коннекторе. И вставлены ли они до конца в коннектор.

5 Вставляем коннектор в кримпер, и медленно обжимаем кабель сжимая ручки. Сжать ручки кримпера нужно сильно.

Процесс обжима витой пары

После обжима:

Сетевой кабель изготовлен своими руками

Точно так же делаем обжим на другом конце кабеля. Наш кабель готов, можно проверят.

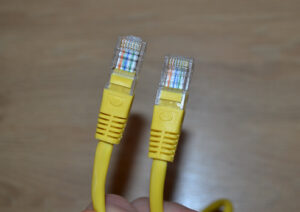

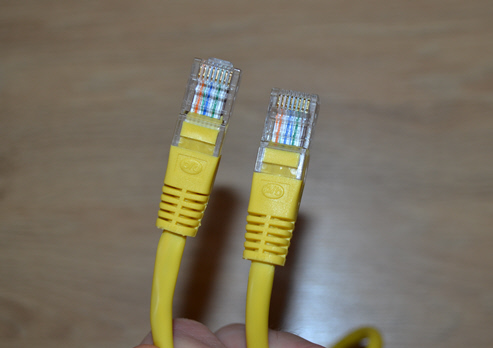

Витая пара после обжима (готовый сетевой кабель)

Я подключил с помощью этого кабеля свой ноутбук к роутеру, и все заработало. Может я выполнил обжим витой пары не совсем идеально, для этого конечно же нужно практиковаться, но у меня все получилось. А это значит, что и у вас получится.

Без специального инструмента, кримпера, обжать сетевой кабель конечно же сложнее. Вся разница лишь в том, что после зачистки, выравнивания, и установки кабеля в коннектор, нужно чем-то острым (например, отверткой) по очереди продавить каждый контакт на коннекторе.

Если у вас остались вопросы по каким-то моментам, то задавайте их в комментариях.
